Macam-Macam Pisau Frais

Macam-Macam Pisau Frais

1. Pisau frais aksial (axial)

Pisau frais aksial digunakan unrtuk memotong rata dan sejajar dengan putaran arbor.

Gambar 1. pisau frais aksial

2. Pisau frais radial

Pisau frais radial digunakan untuk mengefrais permukaan menyudut terhadap putaran arbor.

Gambar 2. pisau frais radial

3. Pisau frais profil

Pisau frais profil digunakan untuk membuat bentuk yang berjari-jari (concave, convex, corner rounding).

Gambar 3. pisau frais profil

4. Pisau frais special

a. Pisau frais alur T (tee)

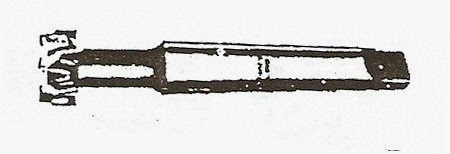

Gambar 4. pisau frais alur T (tee)

b. Pisau frais ekor burung

Gambar 5. pisau frais ekor burung

c. Pisau frais alur pasak

Gambar 6. Pisau frais alur pasak

d. Pisau frais bilah

e. Pisau frais gergaji (slitting saws)

f. Pisau frais pasangan (inserted tool cutter)

g. Pisau frais jari (end mill cutter)

Gambar 7. pisau frais jari (end mill cutter)

E. Pemasangan Pisau Frais

1. Perbedaan putaran pisau

Ada dua jenis pisau frais berdasarkan putarannya. Pisau kanan jika pemakanan pisau searah jarum jam. Pisau kiri jika pemakanan pisau berlawanan arah jarum jam.

2. Penyetelan

a. Pisau frais

Pisau frais mempunyai lubang ditengahnya untuk penyetelan pada arbor atau pemegang lainnya yang akan mengikat langsung ke sumbu mesin. Untuk itu, sumbu utama mesin dibuat berlibang tirus (sebagai pengikat yang tidak mudah lepas dan mudah dikeluarkan kembali).

b. Cara pemasangan pisau yang lain

1. Tangkai tirus pisau jari dan beberapa pisau lainnya sering dibuat dengan standar tangkai tirus, umumnya menggunakan seri ketirusan Morse, Brown dan Sharpe.
2. Tangkai lurus biasanya pada pisau-pisau berukuran kecil, pengikatnya pada mesin frais menggunakan alat pemegang bor kepala lurus dan alat pemegang bagian tirusnya diikatkan pada sumbu mesin.
3. Pemegang pisau sisi

Pemegang pisau sisi telah distandarisasi. Pisau sisi dapat diikatkan pada bagian belakangnya kemudian diikat dengan mengencangkan mur pengunci.



      4. Quick Taper

Merupakan pengembangan alat pemegang pisau dengan ketirusan besar untuk memudahkan melepas kembali pisau frais.

      5. Spring Collet Chuck

Digunakan untuk mencekam pahat frais, khususnya pada pembuatan lubang dan taper.




F. Klasifikasi Proses Frais

Proses frais dapat diklasifikasikan dalam tiga jenis. Klasifikasi ini berdasarkan jenis pisau, arah penyayatan, dan posisi relatif pisau terhadap benda kerja (Gambar 14).

Gambar 8. Tiga klasifikasi proses frais : (a) Frais periperal (slab

milling), (b) frais muka (face milling), dan (c) frais jari (end milling).

1. Frais Periperal (Slab Milling)

Proses frais ini disebut juga slab milling, permukaan yang difrais dihasilkan oleh gigi pisau yang terletak pada permukaan luar badan alat potongnya. Sumbu dari putaran pisau biasanya pada bidang yang sejajar dengan permukaan benda kerja yang disayat.

2. Frais Muka (Face Milling)

Pada frais muka, pisau dipasang pada spindel yang memiliki sumbu putar tegak lurus terhadap permukaan benda kerja. Permukaan hasil proses frais dihasilkan dari hasil penyayatan oleh ujung dan selubung pisau.

3. Frais Jari (End Milling)

Pisau pada proses frais jari biasanya berputar pada sumbu yang tegak lurus permukaan benda kerja. Pisau dapat digerakkan menyudut untuk menghasilkan permukaan menyudut. Gigi potong pada pisau terletak pada selubung pisau dan ujung badan pisau.


G. Metode Proses Frais

Metode proses frais ditentukan berdasarkan arah relatif gerak makan meja Mesin Frais terhadap putaran pisau (Gambar 15.). Metode proses frais ada dua yaitu frais naik dan frais turun.

Gambar 9. (a)Frais naik (up milling) dan (b) frais turun (down milling).

1. Frais Naik (Up Milling)

Frais naik biasanya disebut frais konvensional (conventional milling). Gerak dari putaran pisau berlawanan arah terhadap gerak makan meja Mesin Frais (Gambar 15.). Sebagai contoh, pada proses frais naik apabila pisau berputar searah jarum jam, benda kerja disayat ke arah kanan. Penampang melintang bentuk beram (chips) untuk proses frais naik adalah seperti koma diawali dengan ketebalan minimal kemudian menebal. Proses frais ini sesuai untuk Mesin Frais konvensional/manual, karena pada mesin konvensional backlash ulir transportirnya relatif besar dan tidak dilengkapi backlash compensation.

2. Frais Turun (Down Milling)

Proses frais turun dinamakan juga climb milling. Arah dari putaran pisau sama dengan arah gerak makan meja Mesin Frais. Sebagai contoh jika pisau berputar berlawanan arah jarum jam, benda kerja disayat ke kanan. Penampang melintang bentuk beram (chips) untuk proses frais naik adalah seperti koma diawali dengan ketebalan maksimal kemudian menipis. Proses frais ini sesuai untuk Mesin Frais CNC, karena pada mesin CNC gerakan meja dipandu oleh ulir dari bola baja, dan dilengkapi backlash compensation. Untuk Mesin Frais konvensional tidak direkomendasikan melaksanakan proses frais turun, karena meja Mesin Frais akan tertekan dan ditarik oleh pisau.

Proses pemesinan dengan Mesin Frais merupakan proses penyayatan benda kerja yang sangat efektif, karena pisau frais memiliki sisi potong jamak. Apabila dibandingkan dengan pisau bubut, maka pisau frais analog dengan beberapa buah pisau bubut (Gambar 5.). Pisau frais dapat melakukan penyayatan berbagai bentuk benda kerja, sesuai dengan pisau yang digunakan. Proses meratakan bidang, membuat alur lebar sampai dengan membentuk alur tipis bisa dilakukan oleh pisau frais (Gambar 16.).

Gambar 10. Pisau frais identik dengan beberapa pahat bubut.

Gambar 11. Berbagai jenis bentuk pisau frais untuk Mesin Frais horizontal dan vertical.
